उत्पादनांचे वर्णन

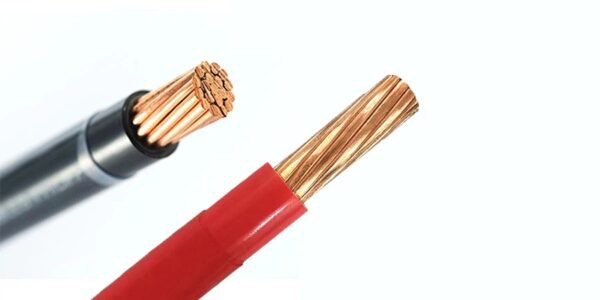

Thhn वायर
THWN केबल, ज्याला THHN वायर किंवा THWN-2 देखील म्हणतात, ही एक अमेरिकन मानक वायर आणि केबल आहे जी UL मानक UL62/UL83 चे पालन करते. ही एक बहुमुखी इमारत विद्युत केबल आहे जी निवासी, व्यावसायिक आणि औद्योगिक इमारतींमध्ये मोठ्या प्रमाणावर वापरली जाते.
THHN/THWN/THWN-2 पॅरामीटर सारणी
|
कंडक्टर प्रकार |
कंडक्टर |
इन्सुलेशन |
म्यान |
कमाल बाह्य व्यास |
संदर्भ वजन |
||||
|
तपशील |
रेखा क्रमांक/व्यास |
बाहेरील व्यास |
नाममात्र जाडी |
नाममात्र बाह्य व्यास |
सर्वात पातळ बिंदू |
बाहेरील व्यास |
|||
|
AWG |
NO./mm |
मिमी |
मिमी |
मिमी |
मिमी |
मिमी |
मिमी |
kg/wk |
|
|
अडकलेला कंडक्टर |
14 |
19/0.38 |
1.9 |
0.38 |
2.7 |
0.1 |
2.94 |
3.4 |
25 |
|
12 |
19/0.47 |
2.35 |
0.38 |
3.15 |
0.1 |
3.39 |
3.8 |
38 |
|
|
10 |
19/0.60 |
3 |
0.51 |
4.06 |
0.13 |
4.3 |
4.8 |
59 |
|
|
8 |
19/0.75 |
3.75 |
0.76 |
5.31 |
0.13 |
5.61 |
6.3 |
96 |
|
|
6 |
19/0.95 |
4.77 |
0.76 |
6.33 |
0.13 |
6.63 |
7.4 |
146 |
|
|
4 |
19/1.19 |
5.95 |
0.76 |
7.51 |
0.13 |
7.81 |
8.7 |
135 |
|
|
3 |
19/1.33 |
6.65 |
1.02 |
8.73 |
0.15 |
9.07 |
10 |
291 |
|
|
2 |
19/1.50 |
7.5 |
1.02 |
9.58 |
0.15 |
9.92 |
11 |
361 |
|
|
1 |
19/1.68 |
8.4 |
1.02 |
10.48 |
0.18 |
10.88 |
12.1 |
459 |
|
|
1/0 |
19/1.89 |
9.45 |
1.27 |
12.03 |
0.18 |
12.43 |
13.8 |
585 |
|
|
2/0 |
19/2.12 |
10.6 |
1.27 |
13.18 |
0.18 |
13.58 |
15.1 |
724 |
|
|
3/0 |
19/2.38 |
11.9 |
1.27 |
14.48 |
0.18 |
14.88 |
16.5 |
900 |
|
|
4/0 |
19/2.67 |
13.35 |
1.27 |
15.93 |
0.18 |
16.33 |
18.1 |
1118 |
|
वापराची व्याप्ती
THHN नायलॉन बिल्डिंग केबल वायर विविध ऍप्लिकेशन्समध्ये वापरण्यासाठी योग्य आहे, यासह:
1. वायरिंग इलेक्ट्रिकल पॅनेल: केबलचा वापर मुख्य इलेक्ट्रिकल पॅनेलला सब-पॅनेल आणि सर्किटशी जोडण्यासाठी केला जाऊ शकतो.
2. लाइटिंग सर्किट्स: केबल इनडोअर आणि आउटडोअर लाइटिंग सर्किट्ससाठी वायरिंगसाठी योग्य आहे.
3. मोटर वायरिंग: केबलचा वापर विविध उपकरणांमध्ये मोटर्सला वायरिंग करण्यासाठी केला जाऊ शकतो.
4. HVAC सिस्टीम: केबल HVAC सिस्टीमच्या वायरिंगसाठी योग्य आहे, ज्यामध्ये एअर कंडिशनर्स आणि हीटर्सचा समावेश आहे.
